Budowa układu rozrządu silnika – kluczowe elementy i funkcje

Co to jest układ rozrządu?

Układ rozrządu to fundamentalny element, który reguluje ruch tłoka w silniku tłokowym. Jego zadaniem jest synchronizacja ruchów tłoka oraz zaworów, co jest niezbędne dla poprawnego funkcjonowania jednostki napędowej. W silnikach benzynowych odpowiada za:

• dostarczanie mieszanki paliwowo-powietrznej do cylindra,
• w silnikach wysokoprężnych kontroluje napływ powietrza,
• usuwanie spalin z komory spalania.

Warto zauważyć, że sprawność układu rozrządu ma istotny wpływ na wydajność, moc silnika oraz emisję spalin. W nowoczesnych silnikach z bezpośrednim wtryskiem, takich jak GDI czy FSI, stosowane są zaawansowane technologie, które znacząco poprawiają parametry pracy. To pozwala na uzyskanie lepszej efektywności paliwowej oraz ograniczenie zanieczyszczenia środowiska. Odpowiednia konstrukcja oraz prawidłowe działanie układu rozrządu są kluczowe dla jego skuteczności.

Nieprawidłowe ustawienie lub uszkodzenia poszczególnych komponentów mogą negatywnie wpłynąć na funkcjonowanie silnika, co z kolei wiąże się z ryzykiem kosztownych napraw. Dlatego tak istotne jest, aby regularnie dbać o stan układu rozrządu.

Jak wygląda budowa układu rozrządu?

Budowa układu rozrządu to zestaw kluczowych elementów, które współdziałają, aby silnik spalinowy tłokowy działał sprawnie. Na czoło wyróżnia się wałek rozrządu, którego krzywki mają za zadanie precyzyjnie regulować otwieranie i zamykanie zaworów. Kształt tych krzywek jest szczególnie przemyślany, dzięki czemu idealnie odpowiada warunkom pracy silnika.

Ruch, który przekazują popychacze, jest niezbędny do działania dźwigienek zaworowych lub bezpośrednio zaworów, co z kolei reguluje przepływ mieszanki paliwowo-powietrznej do komory spalania. Z kolei sprężyny zaworowe pełnią funkcję zamykającą, utrzymując odpowiednie ciśnienie wewnątrz silnika. Dźwigienki mają możliwość dostosowywania siły potrzebnej do otwierania zaworów, co pozytywnie wpływa na dynamikę pracy całego układu.

Napęd rozrządu może być realizowany na różne sposoby:

• przez paski zębate,
• łańcuchy,
• koła zębate,

zawsze w synchronizacji z wałem korbowym. W nowoczesnych silnikach coraz częściej wykorzystuje się hydrauliczne regulatory luzu zaworowego oraz systemy zmiennych faz rozrządu. Te innowacyjne rozwiązania znacząco zwiększają efektywność silnika, zwłaszcza w zmiennych warunkach obciążenia, co przekłada się na poprawę mocy oraz zmniejszenie emisji spalin. Każdy detal, jak głowica cylindra, musi być starannie zaprojektowany, aby cały układ rozrządu mógł funkcjonować prawidłowo. Nawet drobna awaria którejkolwiek z części może prowadzić do poważnych problemów w funkcjonowaniu silnika.

Jakie są podstawowe elementy układu rozrządu?

Podstawowe elementy układu rozrządu odgrywają kluczową rolę w sprawnym działaniu silnika. Na czoło wysuwa się wałek rozrządu, którego krzywki odpowiedzialne są za otwieranie i zamykanie zaworów. Zawory dzielimy na:

• dolitowe, które dostarczają mieszankę paliwowo-powietrzną,
• wylotowe, usuwające spaliny z cylindra.

Popychacze, mogą być hydrauliczne lub mechaniczne, przekazują ruch z wałka na dźwigienki zaworowe, co gwarantuje precyzyjne otwieranie zaworów. Sprężyny zaworowe pełnią z kolei istotną funkcję, umożliwiając szybki powrót zaworów do pozycji zamkniętej. To niezwykle istotne, aby utrzymać odpowiednie ciśnienie w cylindrach silnika. Prowadnice i gniazda zaworowe stabilizują ich położenie, co zapewnia prawidłowe osadzenie. Napęd rozrządu, realizowany za pomocą paska zębatego, łańcucha lub kół zębatych, synchronizuje ruch wału korbowego z wałkiem rozrządu, co wpływa na sprawne sterowanie fazami pracy silnika. Nie możemy także zapominać o napinaczach, które dbają o odpowiednie napięcie paska lub łańcucha, ani o uszczelniaczach, ochronnych przed wyciekami oleju. Wszystkie te elementy mają znaczący wpływ na wydajność oraz trwałość całego układu.

Jakie materiały są wykorzystywane w budowie elementów układu rozrządu?

W konstrukcji elementów układu rozrządu stosuje się zróżnicowane materiały, które muszą spełniać specyficzne wymagania. Wałki rozrządu oraz krzywki najczęściej wykonane są z wysokiej klasy stali stopowej, co zapewnia ich solidność. Proces obróbki cieplnej zwiększa twardość tych elementów oraz poprawia ich odporność na zużycie. Z kolei zawory produkowane są ze stali odpornej na wysokie temperatury lub kwasów, co czyni je bardziej trwałymi. Gniazda zaworów tworzy się zazwyczaj z żeliwa stopowego lub metalów spiekanych, co jest korzystnym rozwiązaniem. Popychacze i dźwigienki zaworowe mogą być wykonane z różnych materiałów, takich jak stal, żeliwo czy aluminium, co pozwala uzyskać wymarzony balans pomiędzy wagą a wytrzymałością.

• Paski zębate najczęściej korzystają z gumy wzmacnianej włóknami szklanymi lub aramidowymi, co znacząco podwyższa ich elastyczność oraz odporność na rozciąganie,
• Łańcuchy rozrządu są zazwyczaj wytwarzane ze stali wysokowęglowej, co znacząco podnosi ich trwałość i odporność na obciążenia,
• Sprężyny zaworowe odgrywają istotną rolę w zapewnieniu prawidłowego zamykania zaworów, a wykonanie ich ze stali sprężynowej gwarantuje odpowiednią sprężystość.

Ostateczny wybór materiałów jest podyktowany wymaganiami dotyczącymi wytrzymałości, odporności na wysokie temperatury oraz obciążeń mechanicznych, co ma kluczowe znaczenie dla efektywności całego układu rozrządu.

Jakie funkcje pełni wałek rozrządu?

Wałek rozrządu pełni niezwykle istotną funkcję w silniku. Jego zadaniem jest precyzyjne otwieranie i zamykanie zaworów, co jest kluczowe dla prawidłowego działania jednostki napędowej. Krzywki wałka są tak skonstruowane, aby umożliwiały regulację momentu otwarcia oraz jego wysokości, co ma bezpośredni wpływ na wydajność silnika w różnych warunkach jazdy.

Wałek musi być zgrany z wałem korbowym, co zapewnia prawidłowe działanie zarówno:

• w zaworów dolotowych, które dostarczają odpowiednią mieszankę powietrze-paliwo,
• w zaworów wylotowych, odpowiedzialnych za usuwanie spalin.

Ruch ten jest przekazywany przez popychacze do dźwigienek zaworowych, co umożliwia ich prawidłowe funkcjonowanie. W silnikach z zmiennymi fazami rozrządu wałek może zmieniać swoje położenie względem wału korbowego, co pozwala na optymalizację mocy i elastyczności napędu w różnych zakresach obrotów. Taki system przyczynia się do lepszej efektywności oraz redukcji emisji szkodliwych substancji. Ważnym elementem jest również czujnik położenia wałka, który na bieżąco monitoruje jego stan, a także wspiera precyzyjną synchronizację z pozostałymi komponentami silnika.

Co to jest popychacz i jaka jest jego rola w układzie rozrządu?

Popychacz odgrywa kluczową rolę w układzie rozrządu. Jego podstawowym zadaniem jest przenoszenie ruchu z krzywki wałka rozrządu na dźwigienki zaworowe lub bezpośrednio na same zawory, co pozwala na dokładne otwieranie i zamykanie. Prawidłowe działanie tych elementów jest niezbędne do kontrolowania przepływu mieszanki paliwowo-powietrznej oraz skutecznego usuwania spalin.

Wyróżniamy dwa główne typy popychaczy:

• mechaniczne – wymagają regularnej regulacji luzu zaworowego,
• hydrauliczne – korzystają z ciśnienia oleju silnikowego, co automatycznie kompensuje luzy.

Dzięki temu nie zachodzi konieczność ręcznej regulacji, co zwiększa stabilność i efektywność pracy silnika. Kształty popychaczy, takie jak popychacz szklankowy, płaski czy wklęsły, umożliwiają ich dostosowanie do specyfiki różnych układów, a płyta kontaktowa popychacza może mieć zróżnicowane powierzchnie. To wszystko wpływa na skuteczność przenoszenia ruchu oraz trwałość poszczególnych komponentów.

Istotnym czynnikiem dla prawidłowego funkcjonowania popychaczy hydraulicznych jest również jakość oleju silnikowego, który zapewnia odpowiednie smarowanie i minimalizuje ryzyko uszkodzeń w układzie rozrządu. Odpowiednia dbałość o te elementy jest kluczowa dla utrzymania sprawności silnika.

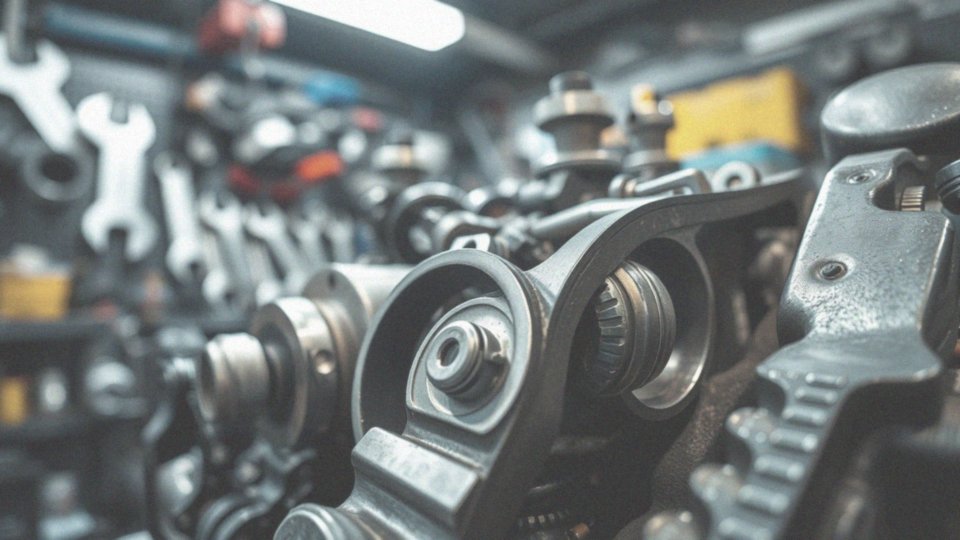

Jak działa napęd rozrządu w silniku?

Napęd rozrządu w silniku odgrywa kluczową rolę, gdy chodzi o synchronizację wału korbowego z wałkiem rozrządu. W przypadku silników czterosuwowych wałek rozrządu obraca się w tempie dwukrotnie wolniejszym niż wał korbowy. Taki układ pozwala na precyzyjne kontrolowanie faz rozrządu, co jest niezwykle istotne dla prawidłowego działania jednostki napędowej.

Istnieje kilka metod realizacji tego napędu, a każda z nich ma swoje zalety oraz wady:

• Pasek zębaty, wykonany z gumy wzmacnianej włóknami, jest cichy w działaniu, ale wymaga regularnej wymiany, co bywa uciążliwe dla użytkowników,
• Łańcuch rozrządu jest znacznie trwalszy, lecz generuje więcej hałasu, a z biegiem czasu może się wydłużać, co wymaga ciągłego nadzoru,
• Koła zębate to najbardziej wytrzymała opcja, ale ich wyższy koszt oraz masa mogą ograniczać ich zastosowanie w niektórych pojazdach.

W ramach systemu napędu rozrządu stosowane są różnorodne napinacze, w tym hydrauliczne, które dbają o odpowiednie napięcie. Dostosowują je w sposób automatyczny do zmieniającego się obciążenia silnika. Właściwe funkcjonowanie napędu rozrządu ma istotny wpływ na efektywność całego silnika, a jego wpływ na moc oraz emisję spalin jest nie do przecenienia. Każda awaria któregokolwiek z elementów w tym systemie może prowadzić do poważnych problemów z jednostką napędową, dlatego warto dbać o jego stan.

Jak układ rozrządu kontroluje ruch tłoka i zaworów?

Układ rozrządu odgrywa kluczową rolę w zarządzaniu ruchem tłoków oraz zaworów, dzięki precyzyjnej synchronizacji wału korbowego z wałkiem rozrządu. Wał korbowy, który obraca się w wyniku ruchu tłoków, napędza wałek rozrządu, wykorzystując do tego:

• paski zębate,
• łańcuchy,
• koła zębate.

Krzywki umieszczone na wałku oddziałują z popychaczami, co prowadzi do otwierania zaworów dolotowych i wylotowych w odpowiednich momentach cyklu pracy silnika. Czas działania tych zaworów jest kluczowy dla uzyskania optymalnej efektywności silnika. Podczas cyklu czterosuwowego:

• wawory dolotowe otwierają się, gdy tłok porusza się w dół, co umożliwia zassanie mieszanki powietrzno-paliwowej do komory spalania,
• przy wznoszeniu się tłoka, otwierają się zawory wylotowe, co pozwala na wydalenie spalin.

Kształt krzywek na wałku jest starannie zaprojektowany, aby optymalizować proces spalania oraz zwiększać efektywność silnika. Dodatkowo systemy zmiennych faz rozrządu, takie jak VVT, wspierają kontrolę ruchu tłoków oraz zaworów, co pozwala na dostosowanie pracy silnika do różnych warunków drogowych. Takie mechanizmy nie tylko podnoszą moc i oszczędność paliwową, ale również przyczyniają się do obniżenia emisji spalin, co jest istotne z punktu widzenia ochrony środowiska.

Jakie są różnice między zaworami dolotowymi a wylotowymi?

Zawory dolotowe i wydechowe pełnią różne funkcje i mają odmienną konstrukcję. Zawory ssące, czyli dolotowe, odpowiadają za doprowadzanie mieszanki paliwowo-powietrznej do cylindrów silnika. Ich większa średnica umożliwia swobodny przepływ powietrza, co jest kluczowe dla prawidłowej pracy silnika. Z kolei zawory wydechowe, zwane wylotowymi, odprowadzają spaliny powstające w trakcie procesu spalania.

W budowie tych dwóch typów zaworów wykorzystywane są różne materiały:

• zawory wylotowe często wykonane są z odpornej na wysokie temperatury stali żaroodpornej,
• niektórzy producenci wypełniają je sodem, aby lepiej odprowadzać ciepło.

Grzybek zaworu dolotowego w przeciwieństwie do wydechowego konstruowany jest w taki sposób, by efektywnie optymalizować przepływ powietrza, a grzybek zaworu wydechowego zwraca uwagę na skuteczne usuwanie spalin. Co więcej, konstrukcja kanałów dolotowych oraz gniazd zaworowych również różni się, a te różnice mają wpływ na ciśnienie wewnętrzne w cylindrze. Dobrze dobrane materiały i kształty grzybków mają kluczowe znaczenie dla efektywności całego układu rozrządu. Właściwe funkcjonowanie tych elementów przekłada się na lepszą wydajność silnika oraz niższe emisje spalin.

Jakie są zmienne fazy rozrządu i ich znaczenie?

Zmienne fazy rozrządu to nowatorskie inżynieryjne rozwiązania, które umożliwiają dopasowanie kąta obrotu wałka rozrządu do specyficznych potrzeb silnika. Tego rodzaju systemy pozwalają na elastyczną regulację momentów otwierania i zamykania zaworów, co znacząco wpływa na dynamikę pracy silnika, jego moment obrotowy oraz moc. Przy niskich obrotach silnik zyskuje większy moment obrotowy, podczas gdy przy wyższych jego moc rośnie. To przekłada się na niższe zużycie paliwa oraz redukcję emisji spalin.

W kontekście zmiennych faz rozrządu istotną rolę odgrywają komponenty, takie jak:

• koło zmiennych faz,
• jednostka sterująca,
• czujniki położenia wału korbowego,
• czujniki położenia wałka rozrządu.

Kluczowe informacje z czujników są niezbędne, aby dokładnie dostosować kąt obrotu, co sprzyja optymalnemu funkcjonowaniu silnika. Hydrauliczne układy kasowania luzów dodatkowo podnoszą efektywność oraz precyzję całego mechanizmu. Zastosowanie zmiennych faz rozrządu wspiera skuteczne zarządzanie wymianą ładunku, co ma pozytywny wpływ na proces spalania. Dzięki tym innowacjom silnik reaguje znacznie lepiej na zmiany w działaniu przepustnicy. Systemy takie jak VVT dowodzą, że nowoczesne techniki inżynieryjne nie tylko poprawiają osiągi silnika, ale także minimalizują objawy dławienia, co w rezultacie potęguje komfort jazdy.

Jakie są zalety posiadania mechanizmu zmiennych faz rozrządu?

Mechanizm zmiennych faz rozrządu oferuje szereg korzyści, które znacząco wpływają na funkcjonowanie silnika. Przede wszystkim, dostosowuje pracę jednostki napędowej do różnorodnych warunków obciążenia oraz prędkości obrotowej, co czyni silnik bardziej wszechstronnym. Dzięki tej zmienności, możliwe jest osiągnięcie:

• wysokiego momentu obrotowego przy niskich obrotach,
• maksymalnej mocy przy dużych prędkościach.

Co więcej, taki system przyczynia się do oszczędności paliwa, ponieważ regulacja czasów otwierania i zamykania zaworów znacznie zwiększa efektywność procesów spalania. W rezultacie, zużycie paliwa maleje, co nie tylko przynosi korzyści finansowe, ale także ma znaczenie dla środowiska, pomagając spełnić surowe normy ekologiczne. Zaawansowany system zmiennych faz rozrządu współpracuje z komputerem sterującym, który poprzez analizy z czujników położenia wałka oraz obrotów wału korbowego dostosowuje działanie silnika do aktualnych warunków jazdy.

To automatyczne dopasowywanie znacząco podnosi komfort oraz przyjemność z prowadzenia pojazdu. W efekcie, silnik wyposażony w ten mechanizm staje się nie tylko bardziej uniwersalny i dynamiczny, ale także ekonomiczny, co czyni go wyjątkowo atrakcyjnym rozwiązaniem w nowoczesnych samochodach.

Jak ciśnienie oleju silnikowego wpływa na działanie układu rozrządu?

Ciśnienie oleju w silniku odgrywa kluczową rolę w funkcjonowaniu układu rozrządu, szczególnie w jednostkach z hydraulicznymi popychaczami oraz systemami zmiennych faz rozrządu. Popychacze te wykorzystują ciśnienie do wyrównywania luzów zaworowych, co sprawia, że otwieranie i zamykanie zaworów odbywa się cicho i z wyjątkową precyzją.

Nieodpowiednie ciśnienie oleju może prowadzić do poważnych kłopotów, takich jak:

• hałas,
• spadek mocy silnika.

Dodatkowo, systemy zmiennych faz rozrządu są równie uzależnione od ciśnienia oleju, które ma bezpośredni wpływ na położenie wałka rozrządu oraz czasy otwierania i zamykania zaworów. Zła jakość oleju silnikowego lub zatory w filtrze mogą skutkować nieregularnym działaniem silnika oraz wyższym zużyciem paliwa. Wysokiej jakości olej zmniejsza ryzyko zatorów i zapewnia lepsze smarowanie, co jest niezwykle istotne dla wydajności układu rozrządu.

Obydwa, hydrauliczne popychacze oraz mechanizmy zmiennych faz rozrządu, wymagają stabilnego ciśnienia oleju, aby móc działać na optymalnym poziomie. Niedobór tego ciśnienia może prowadzić do nieprzyjemnych stuków i obniżonej efektywności silnika, co z kolei wpływa na komfort jazdy oraz bezpieczeństwo. Właśnie dlatego regularne kontrole, wymiana oleju oraz serwisowanie układu rozrządu są nieodłącznymi elementami dbania o jego prawidłową sprawność i wysoką efektywność.

Jak często należy serwisować układ rozrządu?

Częstotliwość serwisowania układu rozrządu ma kluczowe znaczenie dla prawidłowego funkcjonowania silnika. Większość producentów rekomenduje wymianę pasków zębatych po przejechaniu od 60 000 do 120 000 km. Choć łańcuchy rozrządu są zazwyczaj bardziej odporne na zużycie, również wymagają regularnych inspekcji. Niezależnie od rodzaju napędu, niezbędne jest monitorowanie ich stanu, ponieważ w miarę upływu czasu mogą się wydłużać.

Podczas serwisu układu rozrządu warto zwrócić uwagę nie tylko na sam napęd, ale również na:

• napinacze,
• koła zębate,
• pompa cieczy chłodzącej.

Gdy tylko zauważysz jakiekolwiek oznaki zużycia czy uszkodzeń, należy niezwłocznie przystąpić do ich wymiany. Pomoże to uniknąć kosztownych napraw związanych z awarią silnika, co może na przykład skutkować zerwaniem paska rozrządu oraz kolizją tłoków z zaworami. Regularne przeglądy układu rozrządu, które uwzględniają różne terminy wymiany paska i łańcucha, są niezbędne dla:

• niezawodnej pracy silnika,
• długotrwałej pracy silnika.

Dbanie o te kluczowe elementy nie tylko poprawia synchronizację, ale także zwiększa moc oraz efektywność jednostki napędowej.
